Ball lock for 5-litersfat (party keg / beer king)

[Tor.]

For å utnytte plassen i en ikke alt for stor kegerator, har jeg laget et oppsett med 5-liters party kegs med standard corneliuskoblinger (ball lock).

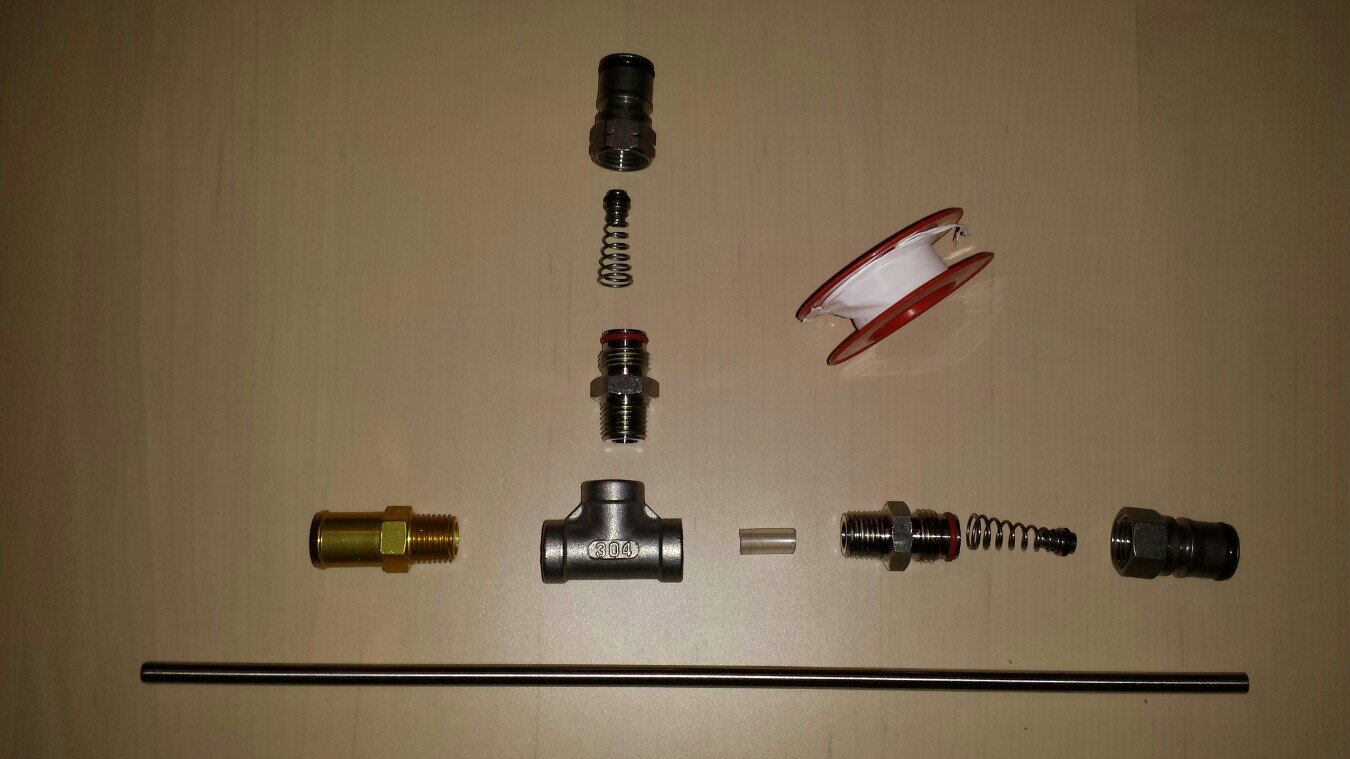

Dette er delene som er brukt til koblingene:
1/4" T-kobling: http://www.ebay.com/itm/271216475052
Corneliusadapter (2 stk): http://www.aliexpress.com/item/Corn...ing-Hardware-Homebrew-Supply/32407592033.html
Øl- og gasskobling med ventiler: http://www.ebay.com/itm/191766154553
Nippel 15mm 1/4"NPT: http://www.h2mracing.se/webbutik/product_info.php?products_id=7255
Rør 6mm OD, 30 cm langt. http://www.ebay.com/itm/181991370560
Gjengetape+ en liten bit av en tynn slange med diameter ca 6 mm

Slangenippelen er av messing. Siden den normalt ikke er i kontakt med ølet, har jeg tatt sjansen på at det ikke er fare for forgiftning. Resten av delene er i rustfritt stål. (Har testet med 1/2" slangenippel i rustfritt stål. Da ble det tett som en sil...)

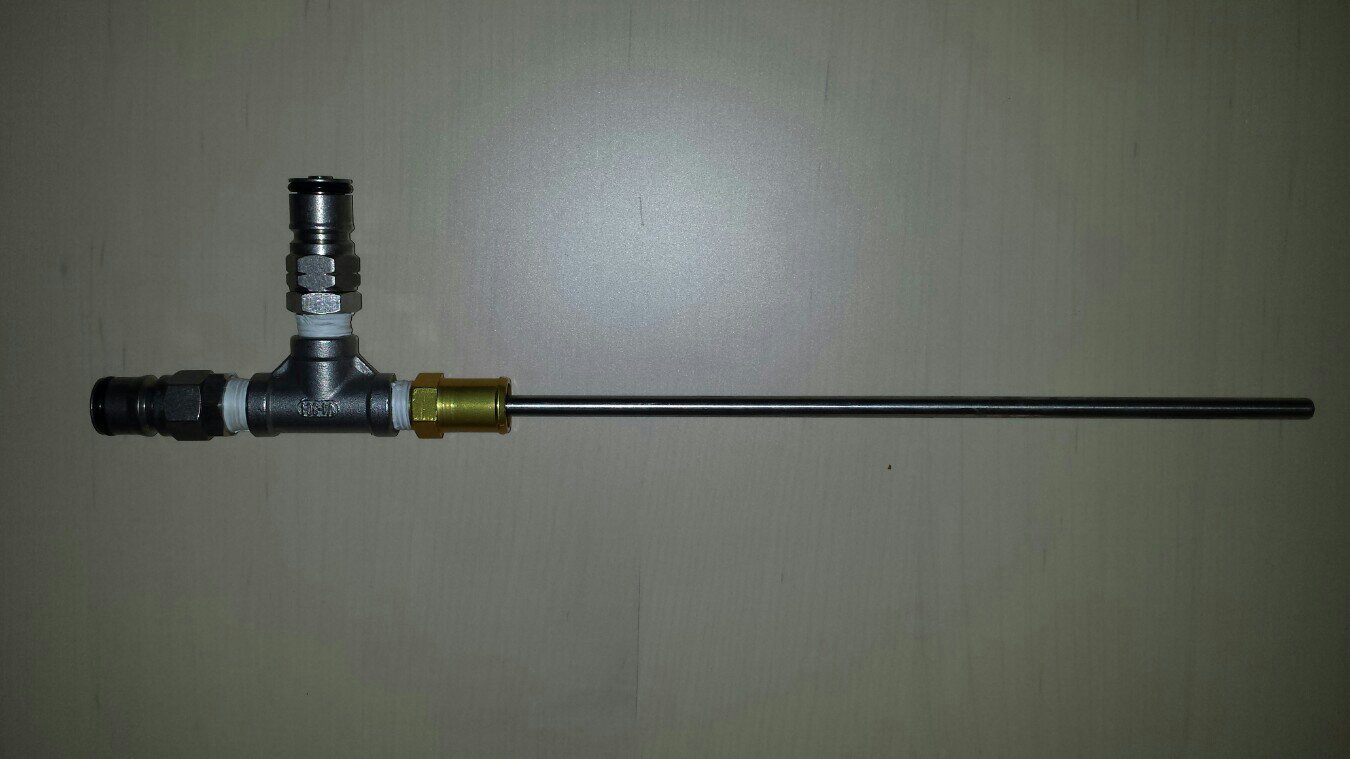

Ferdig montert ser det sånn ut:

I rørkoblingene må det brukes gjengetape. Har stort sett fått disse koblingene tette på andre eller tredje forsøk.

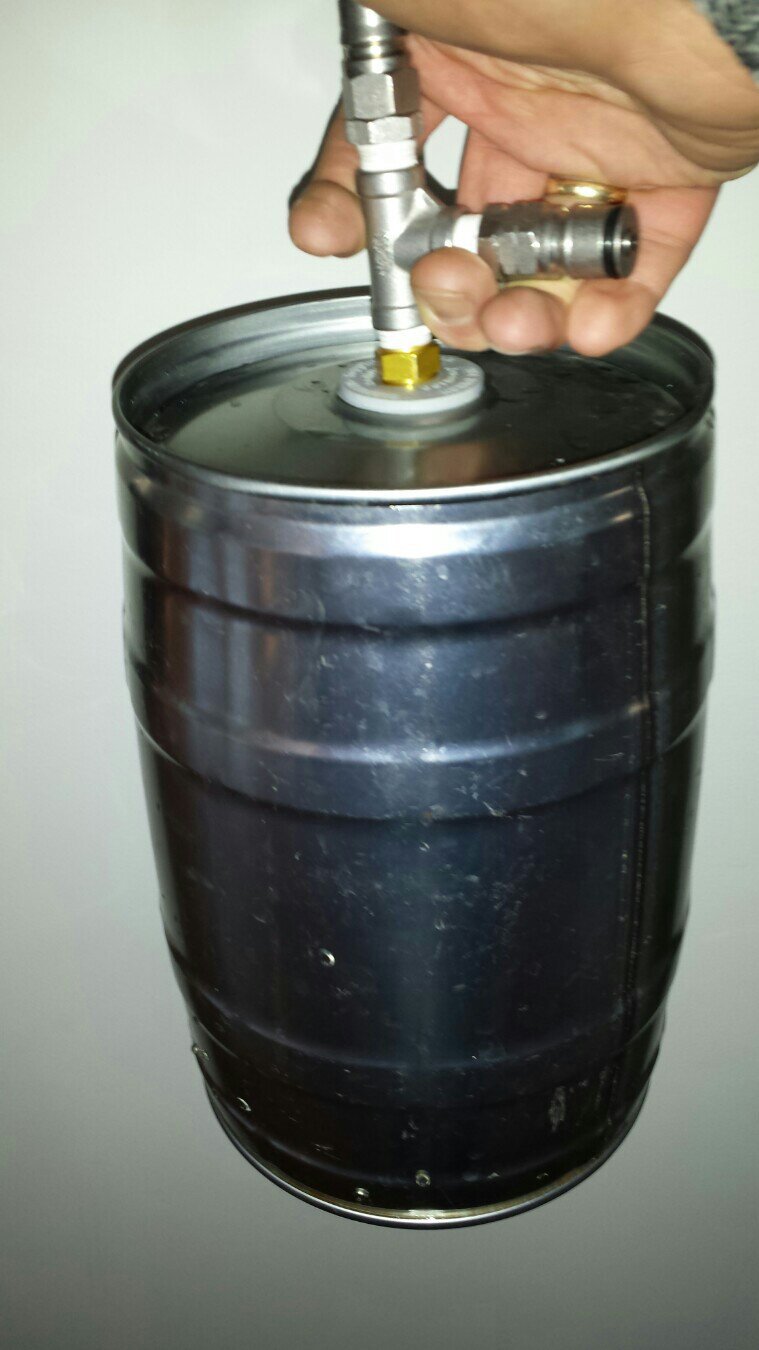

Hullet i gummipluggen i partyfatene er ca 13 mm. Slangenippelen på 15 mm lar seg presse inn, og da blir det tett! Så lenge det ikke er trykk på fatet, sitter denne så godt fast at man kan bære fullt fat etter koblingen.

Vanligvis fyller jeg ferdig karbonert øl fra Corneliusfat med en fat til fat-slange med ølkobling i begge ender. Har også tvangskarbonert en liten batch på partyfat - funka fint det også.

Jeg tok utgangspunkt i denne artikkelen:
http://forum.northernbrewer.com/viewtopic.php?f=3&t=61167&p=894776#p894776 Det er mulig å spare litt plass i høyden sammenlignet med mitt oppsett, men da må det bøyes stålrør.

Edit: Rettet i delelista + emnetittel
Edit 2016: Oppdatert delelista etter innspill fra @akkamannen



[Øyvind T.]

Bra jobbet. Driver å ser på løsninger for tap-a-draft i kegerator. Visste ikke om de ball lock adapterene, smarte greier.



[Joel_Sim]

Så skal jeg vekke et gammelt tråd....

@Oberstbräu..... Bestilt du delene fra Williams Brewing??

Jeg fikk svar fra de i går at de skal ikke sende ut av USA



[Tor.]

Så skal jeg vekke et gammelt tråd....

@Oberstbräu..... Bestilt du delene fra Williams Brewing??

Jeg fikk svar fra de i går at de skal ikke sende ut av USA

Ja, de var fra Williams Brewing. Mener å huske at jeg brukte videresendingstjenesten til bongous.com.

Det kan hende at jeg har noen deler til overs. Kan evt sjekke i kveld. Hvor mange skal du lage?



[Joel_Sim]

Ja, de var fra Williams Brewing. Mener å huske at jeg brukte videresendingstjenesten til bongous.com.

Det kan hende at jeg har noen deler til overs. Kan evt sjekke i kveld. Hvor mange skal du lage?

Ja ok...jeg begynt å tenke på en videresendingstjenesten.

Jeg har tenkt å lage 3, men det er ikke nødvendig med 3 i starten. De eneste delen jeg finner ikke i norge er den "corny adapter"
Corneliusadapter (2 stk): http://www.williamsbrewing.com/MALE-NPT-CORNY-POST-ADAPTER-P3404C297.aspx

Hvis du har noen til overs er det veldig bra



[Joel_Sim]

Det kan hende at jeg har noen deler til overs. Kan evt sjekke i kveld. Hvor mange skal du lage?

Selvfølgelig hvis du har andre deler til overs som du vil blir kvitt av, kan jeg kjøpe dem fra deg.



[Tor.]

Har alt unntatt slangenippel til 3 stykker. Du får dem til fraktfri kostpris 200kr pr sett.

Har også en sekk med brukte 5-litersfat. De går for litt hjemmebrygg.



[Joel_Sim]

Har alt unntatt slangenippel til 3 stykker. Du får dem til fraktfri kostpris 200kr pr sett.

Har også en sekk med brukte 5-litersfat. De går for litt hjemmebrygg.

Det høres bra ut.

Gidder du å sende?? Bor i Porsgrunn så det er ikke bare bare å hente.

Trenger ikke flere 5ltr fat akkurat nå. Bruke ikke du dem lenger??



[akkamannen]

Gammel tråd vekkes nok en gang; lurer på om dere som har laget slike som disse, fremdeles har dem og evt ikke bruker dem? Jeg kunne godt tenke meg å kjøpe et slikt oppsett eller tre...



[Tor.]

Er nok borte gitt. Men delelisten bør funke. Anbefaler Jetcarrler for leverandører i USA som ikke sender utenlands. Si fra hvis det er deler du ikke får tak i.



[akkamannen]

Jeg er ikke så fingernem av meg, så er egentlig på jakt etter noe som er ferdiglagd og som fungerer...



[Tor.]

Jeg er ikke så fingernem av meg, så er egentlig på jakt etter noe som er ferdiglagd og som fungerer...

Da er nok Corneliusfat best.



[akkamannen]

Da er nok Corneliusfat best.

Jepp... derfor jeg har 3 Corneliusfat og 10 x 10 liters fat med g-kobling, dog har jeg 16 x 5 liters fat som jeg kjører en heller dårlig løsning mtp tapping (altså de tappesystemene som gir mye skum, dog har begge mine tatt kveld), derfor jeg fant denne tråden interessant, ettersom dette er noe jeg godt kunne tenke meg, så hadde håpet noen hadde laget og ikke brukte det lenger...



[Tor.]

Jepp... derfor jeg har 3 Corneliusfat og 10 x 10 liters fat med g-kobling, dog har jeg 16 x 5 liters fat som jeg kjører en heller dårlig løsning mtp tapping (altså de tappesystemene som gir mye skum, dog har begge mine tatt kveld), derfor jeg fant denne tråden interessant, ettersom dette er noe jeg godt kunne tenke meg, så hadde håpet noen hadde laget og ikke brukte det lenger...

Hvis du holder til i nærheten, kan du skaffe delene og stikke innom, så hjelper jeg deg å sette sammen. Ellers må du finne noen med bare 9 tommeltotter som kan hjelpe deg. Slett ikke vanskelig det her.



[akkamannen]

Tenkte jeg skulle ta sjansen og prøve meg på oppsettet ditt Oberstfräu.
Kan disse brukes?

Gasskobling + ølkobling + ventiler:
http://www.ebay.com/itm/Keg-Ball-Lo...154553?hash=item2ca6274d39:g:hSsAAOSwSdZWevM3

1/4" T-kobling:
http://www.ebay.com/itm/1-4-Tee-3-w...b474df&pid=100011&rk=1&rkt=10&sd=271216475052

Stålrør, 50 cm, men kapper til:
http://www.ebay.com/itm/2pcs-304-St...370560?hash=item2a5f87ef40:g:NhsAAOSw8lBTomKL

Corneliusadapterene finner jeg ikke bortsett i fra linken din. Har de et annet navn som kan søkes på (ebay/aliexpress)? Ellers blir jeg vel nødt til å ta kontakt med Williamsbrewing og prøve å få dem tilsendt, dog blir det vel en helsikes porto når det sendes fra USA...

Niplene må jeg nok kjøpe fra Sverige... eller har de også et søkbart navn og kan finnes billigere på ebay/aliexpress?

Takker for svar

Ha en strålende uke



[akkamannen]

Fant forresten denne adapteren:
http://www.aliexpress.com/item/Corn..._6&btsid=dedce97d-6659-4d53-a3a4-6157e6e9ee70

Vil den kunne fungere? Ser det står MPT i stedet for NPT og da passer de kanskje ikke?



[Tor.]

Tenkte jeg skulle ta sjansen og prøve meg på oppsettet ditt Oberstfräu.
Kan disse brukes?
?

Alle delene du linker til ser ut til å passe. Cornykoblingene finner du forsåvidt også på humle.se
Hvis du har dårlig plass i høyden, kan du prøve å erstatte stålrøret med stiv ølslange i 3/16" OD. Tror det skal være mulig å montere T-en riktig vei, sånn at du får både øl- og gasskoblingene horisontalt. Håpløst å bøye de stålrørene.
PS! Ingen vits i å spørre die Oberstfrau om dette
Edit: Oppdaterte første post med delene du fant



[akkamannen]

Kan disse fungere som nippler?

http://www.amazon.com/SuperWhole-Thread-Fitting-Connector-Stainless/dp/B00PLKPQV2

eller

http://www.aliexpress.com/item/1-2-...7027076b02364c3-1462203566429-06380-eub6yrrBy



[Tor.]

Kan disse fungere som nippler?

http://www.amazon.com/SuperWhole-Thread-Fitting-Connector-Stainless/dp/B00PLKPQV2

eller

http://www.aliexpress.com/item/1-2-...7027076b02364c3-1462203566429-06380-eub6yrrBy

Nei, du må ha 1/4". Mener å huske at det var lite av 15 mm / 1/4".



[akkamannen]

Fader, trodde det var 1/4"...

Hva med å kjøre en 1/4" og 12 mm, for så å fore med elektrikertape til ca 14 mm, kan det være smart/et alternativ hvis jeg ikke får kontakt med den svenske butikken?

Virker som om de er de eneste som har den delen...

Nærmeste jeg har kommet er denne:

http://www.amazon.com/Thread-Brass-...r+Gas+Hose+Brass+Barb+Fitting+Adapter+Coupler
