DIY: Sestos PID D1S - Koblingsdiagram og deler
- Trådstarter msevland
- Startdato
Mc.
Norbrygg-medlem
Da blir det slik hos meg også sikkert. Får sjekke hvor mye PID trenger av watt samt det som pumpen trenger og ev annen 12 volt utgang og så litt oppå der igjenn
Jeg startet denne tråden i 2015 da jeg monterte min første PID. Monteringen skulle være en ‘proof of concept’, men har fungert så bra at videreutvikling har måttet vike for andre bryggerelaterte prosjekter.
Nå var tiden kommet for å designe et nytt oppsett [emoji4]
Den gamle boksen i post #1 har gjennomgått mange endringer, noe den etterhvert bar preg av. Det nye oppsettet er imidlertid enklere enn mine første versjoner. Man trenger egentlig kun PID og SSR, men jeg bruker jevnlig muligheten for å skru av varmeelementet med en ekstern 12v bryter for enkel overstyring (se under). Da kan jeg måle temp, eller endre variabler uten å tenke på om PID/SSR starter varmeelementet.

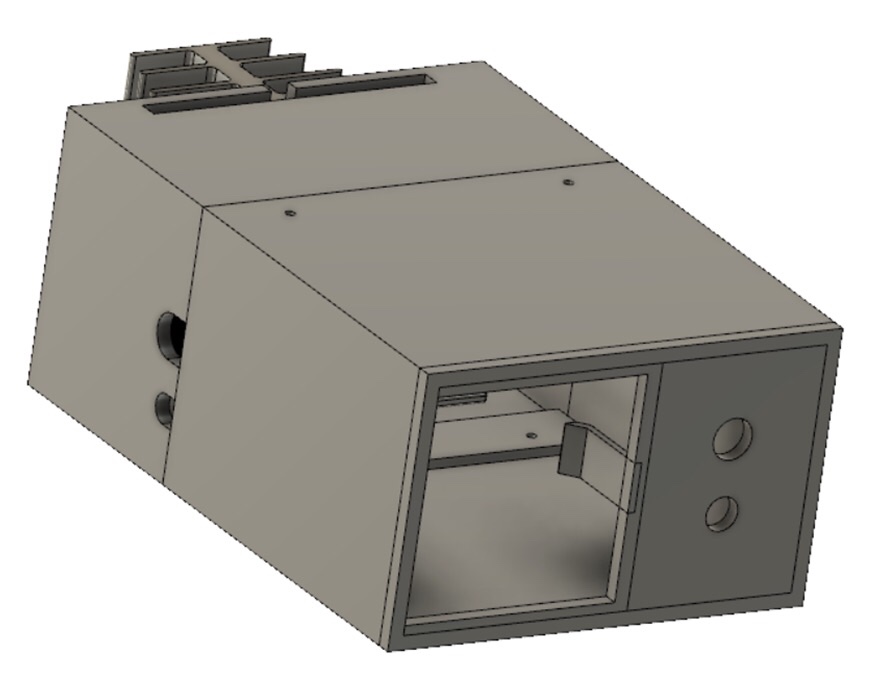

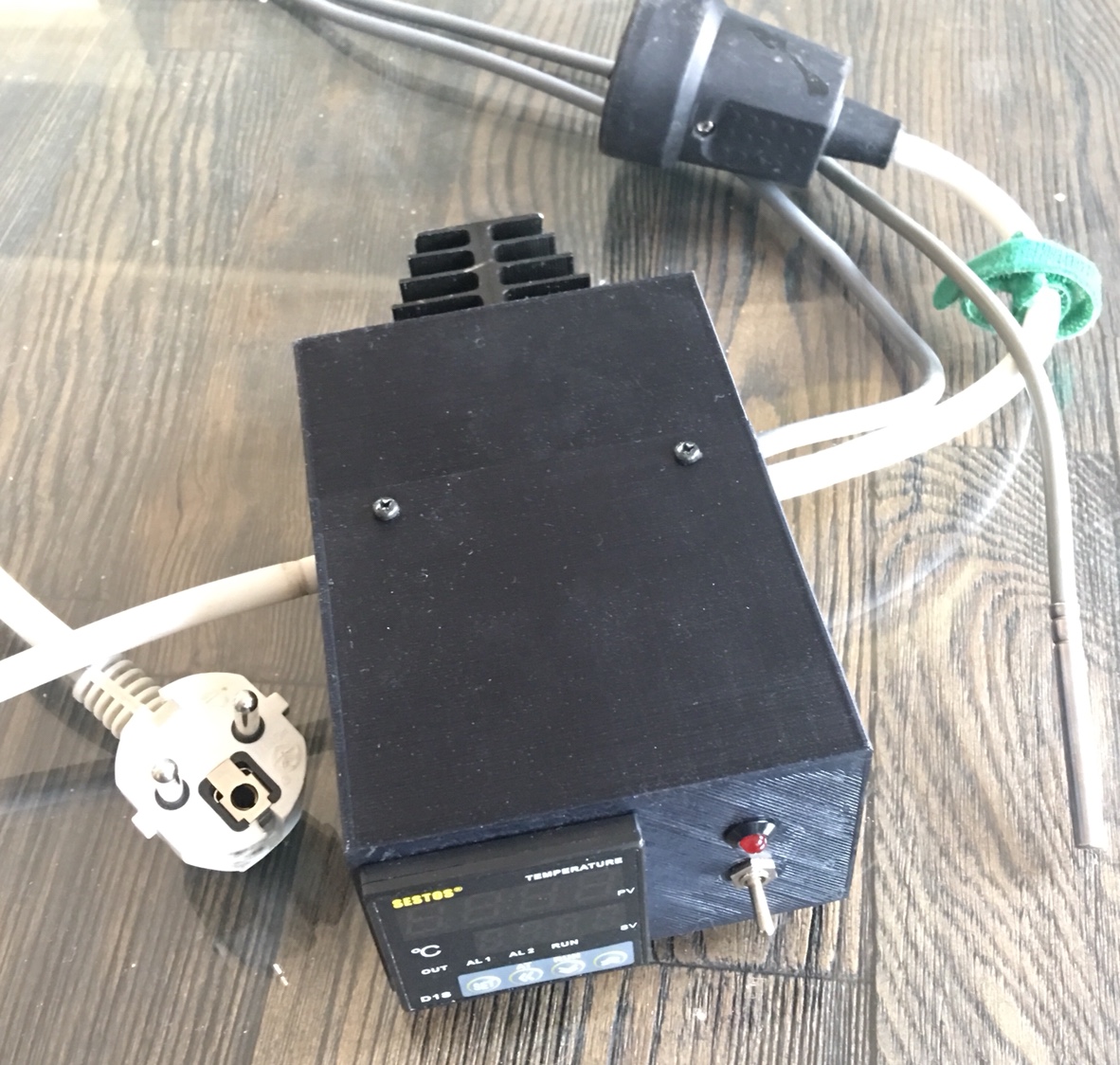

Første versjon er 3D printet. Neste versjon bygger på Jula sin koblingsboks med 3D printet frontdeksel.
Rød lampe går på for å indikere at PID er deaktivert

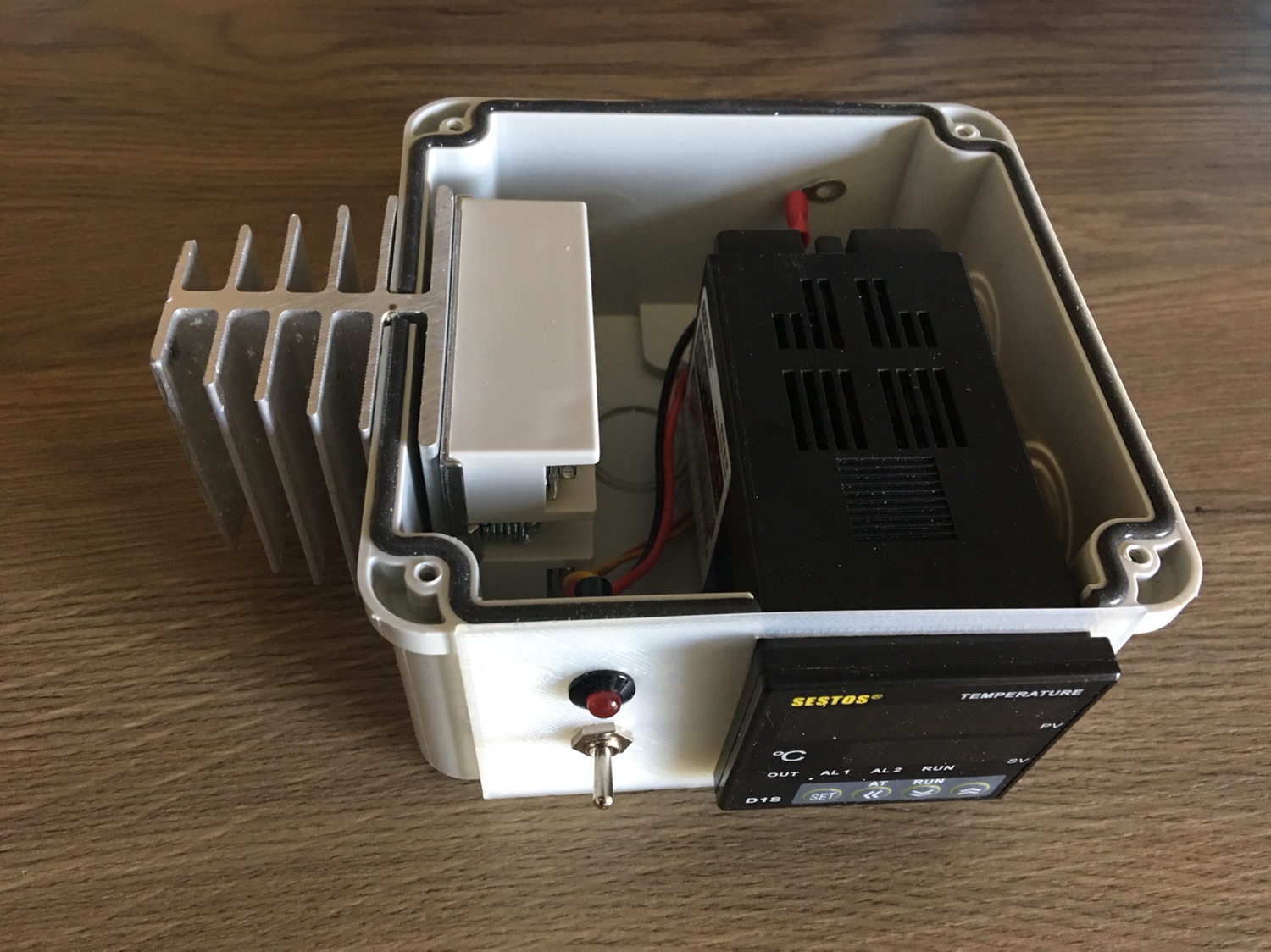

Neste utgave med 3D printet front
Nå var tiden kommet for å designe et nytt oppsett [emoji4]
Den gamle boksen i post #1 har gjennomgått mange endringer, noe den etterhvert bar preg av. Det nye oppsettet er imidlertid enklere enn mine første versjoner. Man trenger egentlig kun PID og SSR, men jeg bruker jevnlig muligheten for å skru av varmeelementet med en ekstern 12v bryter for enkel overstyring (se under). Da kan jeg måle temp, eller endre variabler uten å tenke på om PID/SSR starter varmeelementet.
Første versjon er 3D printet. Neste versjon bygger på Jula sin koblingsboks med 3D printet frontdeksel.
Rød lampe går på for å indikere at PID er deaktivert
Neste utgave med 3D printet front
Sist redigert:
LarsUlv
Norbrygg-medlem
Altså når det faktisk går strøm til varmenkilden?
Når PID sender strøm til SSR (12v), så har jeg en bryter som kutter signalet. SSR får da ikke strøm, og 220v er derfor OFF
LarsUlv
Norbrygg-medlem
Men når lyser varsellampen? Når 220v er ON regner jeg med.
Når jeg startet denne tråden i 2015, var målet å bygge et lite, men vakkert styringsskap med utgangspunkt i et sikringsskap fra 30-tallet, spekket med kule knapper. Det er steinalder-teknologi sammenlignet med en BrewPi, men det er akkurat hva jeg ønsker.
Det meste av utstyret ble kjøpt inn samme år, men det er først nå jeg har satt av tid til prosjektet.

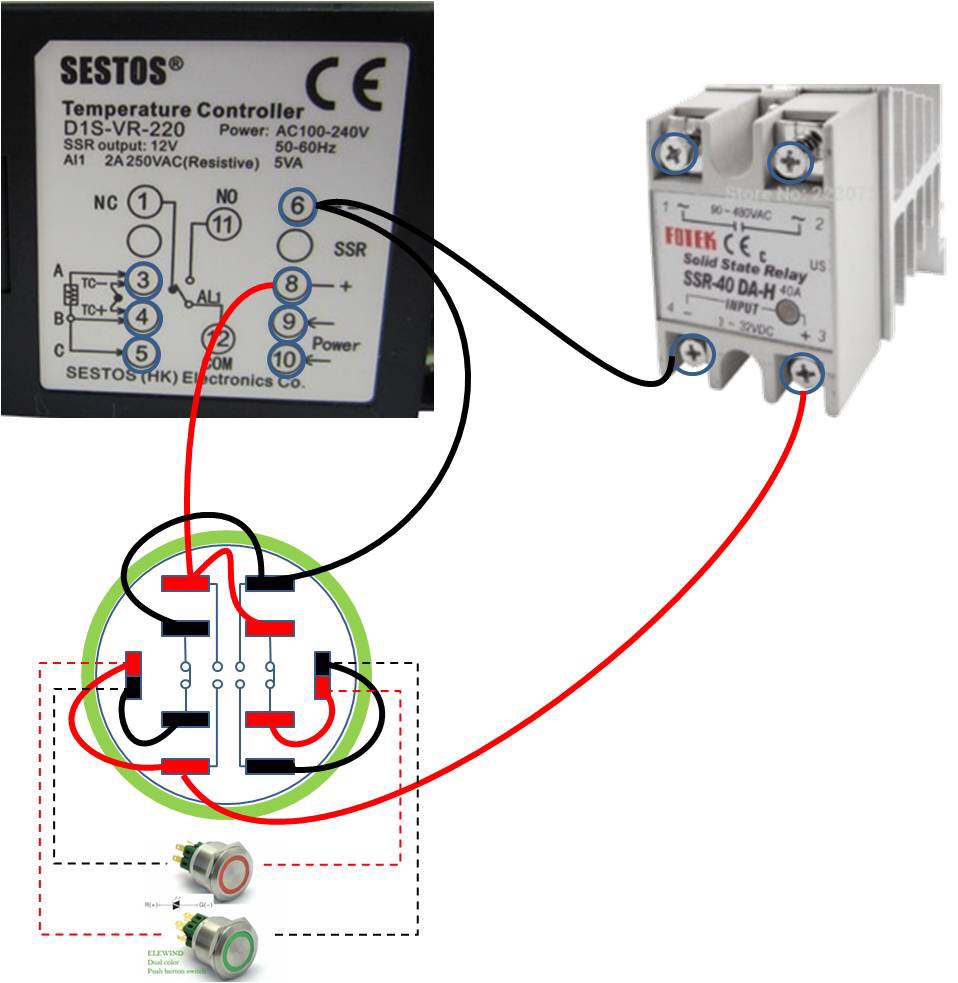

Første skisse for den avanserte bryteren er klar.
Bør ikke dette kunne fungere?
Bryteren er av følgende type
https://s.click.aliexpress.com/e/Pbn1FTw

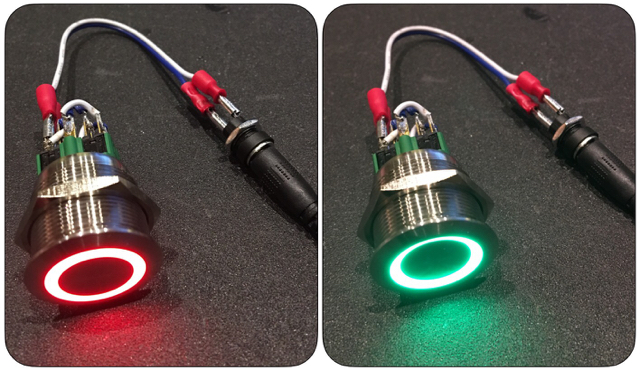

Det blir litt komplisert siden bryteren har innebygget to led lys. Fargene grøn / rød endres alt etter hvilken vei du sender 12v strøm gjennom de to Led kontaktene. Disse er markert med stiplet linje for å vise at kontakten faktisk endrer farge.
[Edit] Fungerer som en drøm
Det meste av utstyret ble kjøpt inn samme år, men det er først nå jeg har satt av tid til prosjektet.
Første skisse for den avanserte bryteren er klar.
Bør ikke dette kunne fungere?
Bryteren er av følgende type
https://s.click.aliexpress.com/e/Pbn1FTw
Det blir litt komplisert siden bryteren har innebygget to led lys. Fargene grøn / rød endres alt etter hvilken vei du sender 12v strøm gjennom de to Led kontaktene. Disse er markert med stiplet linje for å vise at kontakten faktisk endrer farge.
[Edit] Fungerer som en drøm
Sist redigert:
LarsUlv
Norbrygg-medlem
Får du koblet den slik at den faktisk skifter farge?Når jeg startet denne tråden i 2015, var målet å bygge et lite, men vakkert styringsskap med utgangspunkt i et sikringsskap fra 30-tallet, spekket med kule knapper. Det er steinalder-teknologi sammenlignet med en BrewPi, men det er akkurat hva jeg ønsker.
Det meste av utstyret ble kjøpt inn samme år, men det er først nå jeg har satt av tid til prosjektet.
Første skisse for den avanserte bryteren er klar.
Bør ikke dette kunne fungere?
Bryteren er av følgende type
https://s.click.aliexpress.com/e/Pbn1FTw
Det blir litt komplisert siden bryteren har innebygget to led lys. Fargene grøn / rød endres alt etter hvilken vei du sender 12v strøm gjennom de to Led kontaktene. Disse er markert med stiplet linje for å vise at kontakten faktisk endrer farge.
Jeg testet mye og fant ut (til min store skuffelse) at den kunne være av eller på. Og så kunne jeg velge hvilken farge som skulle komme på.
Dersom du har funnet en kobling som får den til å skifte farge, så er jo det gode nyheter

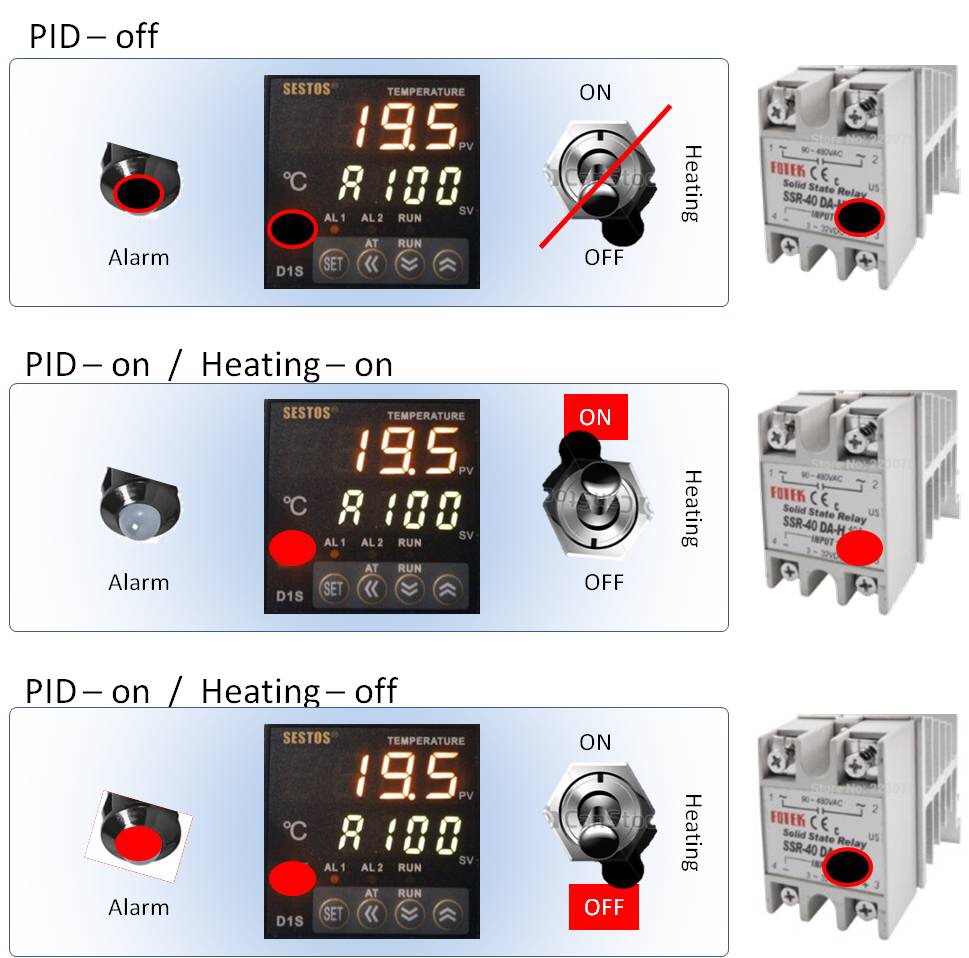

Jeg mener at skissen over skal kunne ha tre modi.
Når pid ikke sender strøm til bryter/SSR, så er bryteren sort (av)
De to andre er når PID sender strøm til bryter/SSR
Bryter ON (trykket inn) - SSR ON - grønt lys
Bryter OFF (ut posisjon) - SSR OFF - rødt lys
Det er verd å merke seg at skissen bryter kun positiv leder.
Når pid ikke sender strøm til bryter/SSR, så er bryteren sort (av)
De to andre er når PID sender strøm til bryter/SSR
Bryter ON (trykket inn) - SSR ON - grønt lys
Bryter OFF (ut posisjon) - SSR OFF - rødt lys
Det er verd å merke seg at skissen bryter kun positiv leder.
Sist redigert:
LarsUlv
Norbrygg-medlem
Dette må jeg teste ut.
Jeg også har jo masse deler liggende til et styreskap, må bare finne tiden til å få det gjort.
Første hinderet er å få laget åpningene i frontpanelet for å montere PID'er og brytere.
Har et skap som beskrevet i denne tråden. Kommer jeg til å klare å lage monteringshull med borr og dremel mon tro?
Jeg er ingen elektriker og selger har ikke lagt ut skjema. Koblingsskjema er derfor designa av meg, men jeg kan ikke se at det skulle være feil.
Eneste svake punktet er om koblingspunktene inni skulle være i fysisk nærhet slik at NO og NC kortslutter. Mine målinger viser ingen tegn til dette
Eneste svake punktet er om koblingspunktene inni skulle være i fysisk nærhet slik at NO og NC kortslutter. Mine målinger viser ingen tegn til dette
TorfinnS
Norbrygg-medlem
Er jo bilde på siden av sestosen. 3,4 og 5 er klemmene.
Sveen
Norbrygg-medlem
Ja, men er det likegyldig hvilken ledning som går hvor på de?
TorfinnS
Norbrygg-medlem
Hvis du ohmer sensoren så er det ca 100 ohm på selve følerelementet. Følerelementet har to ledninger til den ene siden. Så mellom disse to vil du måle ca null ohm. Disse to skal på 4 og 5. Evt kan du bare laske 4 og 5 direkte på pid og kun bruke to ledere ut til føleren. Funker helt fint det også. 3 ledere brukes mest der det er lange ledninger mellom regulator og føler. Du ødelegger ingenting dersom du kobler disse tre feil. Gjelder terminalene 3,4 og5.
Ekornskurken
Norbrygg-medlem
Da nærmer vi oss noe hjemmemekk, og takker for denne nydelige tråden!
Som dere ser på bildet eier jeg disse flotte dingsene + tri clamp varmelement som skal benyttes.
Men så skulle jeg så gjerne også fått sjekket om følgende passer slik at jeg kan følge herr @msevland sin flotte oppskrift:
https://www.kjell.com/no/produkter/...der/rod-led-i-holder-konstant-lys-krom-p90564. Vil gjerne ha et lys som viser om varmelementet er på eller ikke
https://www.kjell.com/no/produkter/.../vippebrytere/vippestrombryter-1-polet-p36127 vil gjerne kunne manuelt slå av varmelementet om det er kun temp jeg er ute etter
https://www.kjell.com/no/produkter/...uxorparts-kjoleribbe-for-halvlederrele-p90765 tenker den ssr’en min har godt av noe god kjøling
https://www.jula.no/catalog/el-arti...ringsskap/koblingsbokser/koblingsboks-402076/ noe slikt til å huse alt sammen. Hvordan lager dere hull i slike?
Dersom det er slik at noe annet anbefales, så post gjerne de linkene! Men helst noe som kan kjøpes her, da jeg ikke klarer en 30 dagers ebay vent på dette!
